图说 | 指示表的安装方法&注意事项

指针式指示表是利用齿条与齿轮或杠杆与齿轮转动，将测杆的直线位移转变为指针角位移的计量器具。数显式指示表是将测杆的直线位移以数字显示的计量器具。主要用于测量制件的尺寸和形状、位置误差等。

——引自JJG34-2008

在指示表的使用中，它的安装需求也是多种多样，有的被安装在测量夹具中，有的被安装在精密设备中。今天就指示表的安装方法和注意事项，小编为您简单罗列几项，供您参考。

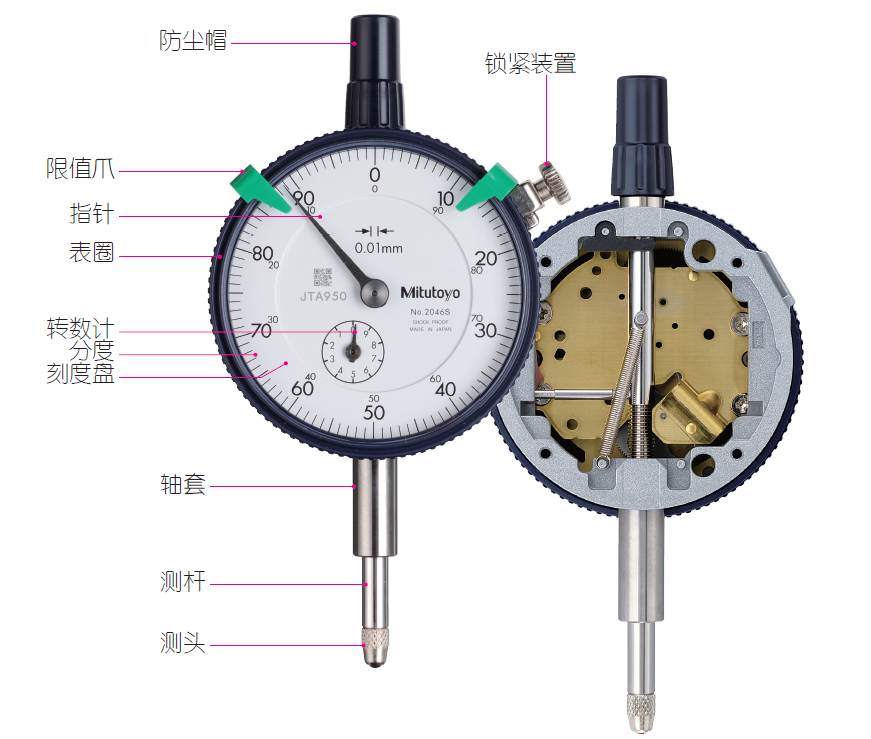

图/指示表的各部位名称

指示表の安装方法

安装方法通常有2种——轴套安装和凸耳安装。

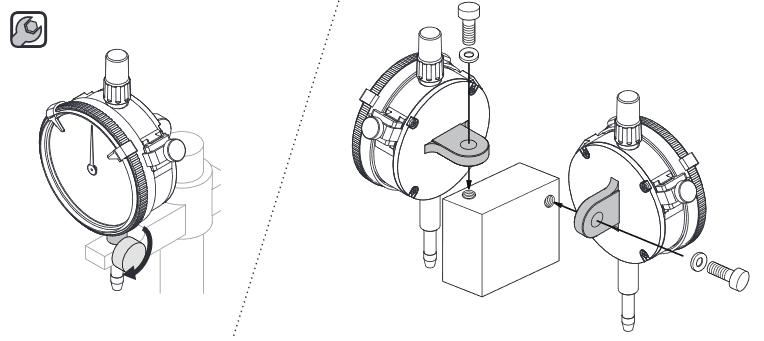

左：轴套安装右：凸耳安装

1.1 轴套安装

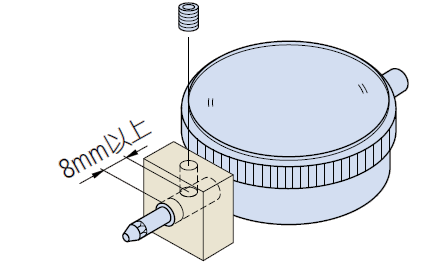

❶直接用螺丝夹紧轴套

●安装孔公差：ø8G7（+0.005～0.02）；
●固定螺丝：M4～M6；
●固定位置：距轴套下边缘8mm或更远；
●最大扭矩：用单个M5螺丝夹紧时为150N·cm；
●请注意，扭矩过大可能会引起测杆动作不良。

❷通过分体夹紧固方式夹紧轴套

●安装孔公差：ø8G7（+0.005～0.02）。

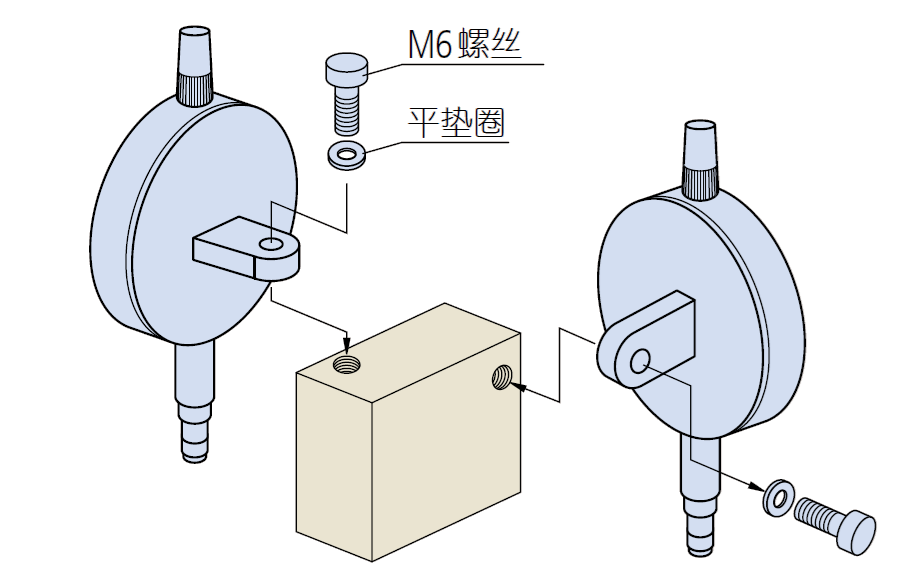

1.2 凸耳安装

●根据应用，可将凸耳的方向改变90度(凸耳在运输时须水平放置)；
●部分1系列型号(No.1911T-10、1913T-10、1003T)的凸耳不能更改为水平；
●为避免余弦效应误差，需要将测杆和测量面呈直角固定。

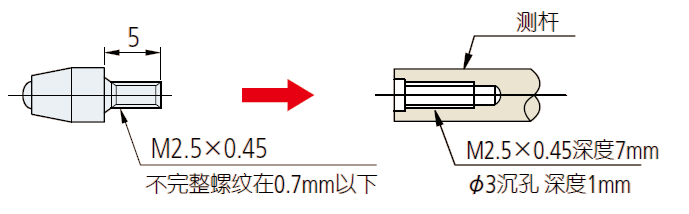

指示表の测头

指示表の安装朝向

❶指示表垂直，接触点向下

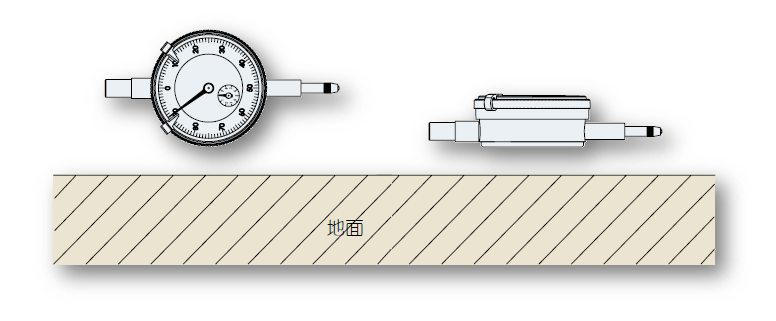

❷横向位置，主轴水平

如以横向位置进行测量，测力要小于垂直位置的测力。请务必检查指示表或数显屏的操作与可重复性。

❸倒置安装，接触点向上

如以倒置位置进行测量，测力要小于垂直位置的测力。请务必检查指示表或数显屏的操作与可重复性。
